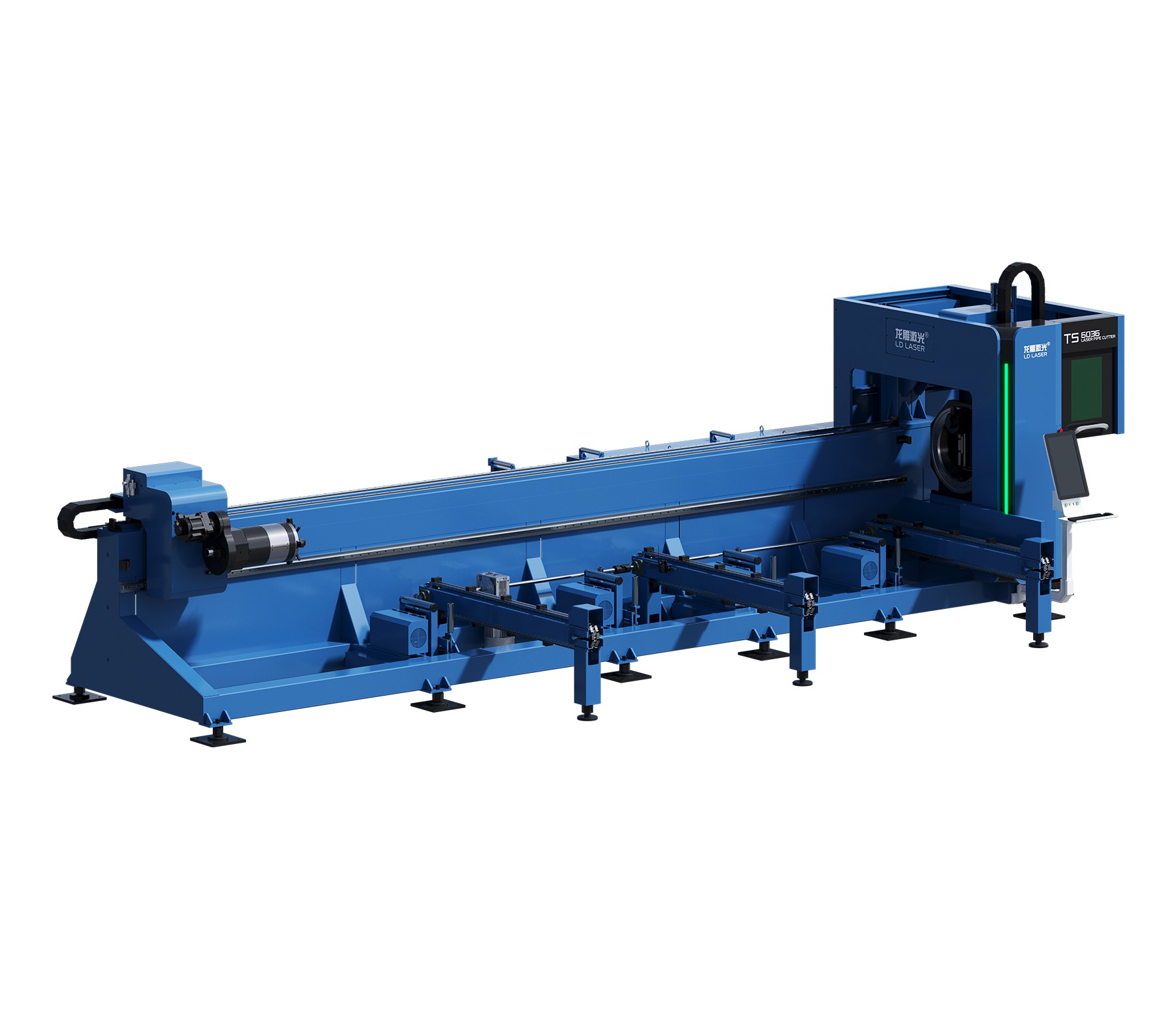

T5-6036侧挂光纤激光切管机
  • 设备功率
    3000W-20000W
  • 机床型号
    T5-6036
24小时咨询热线:400-615-5758

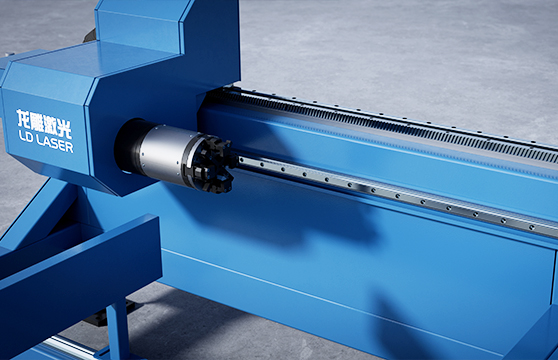

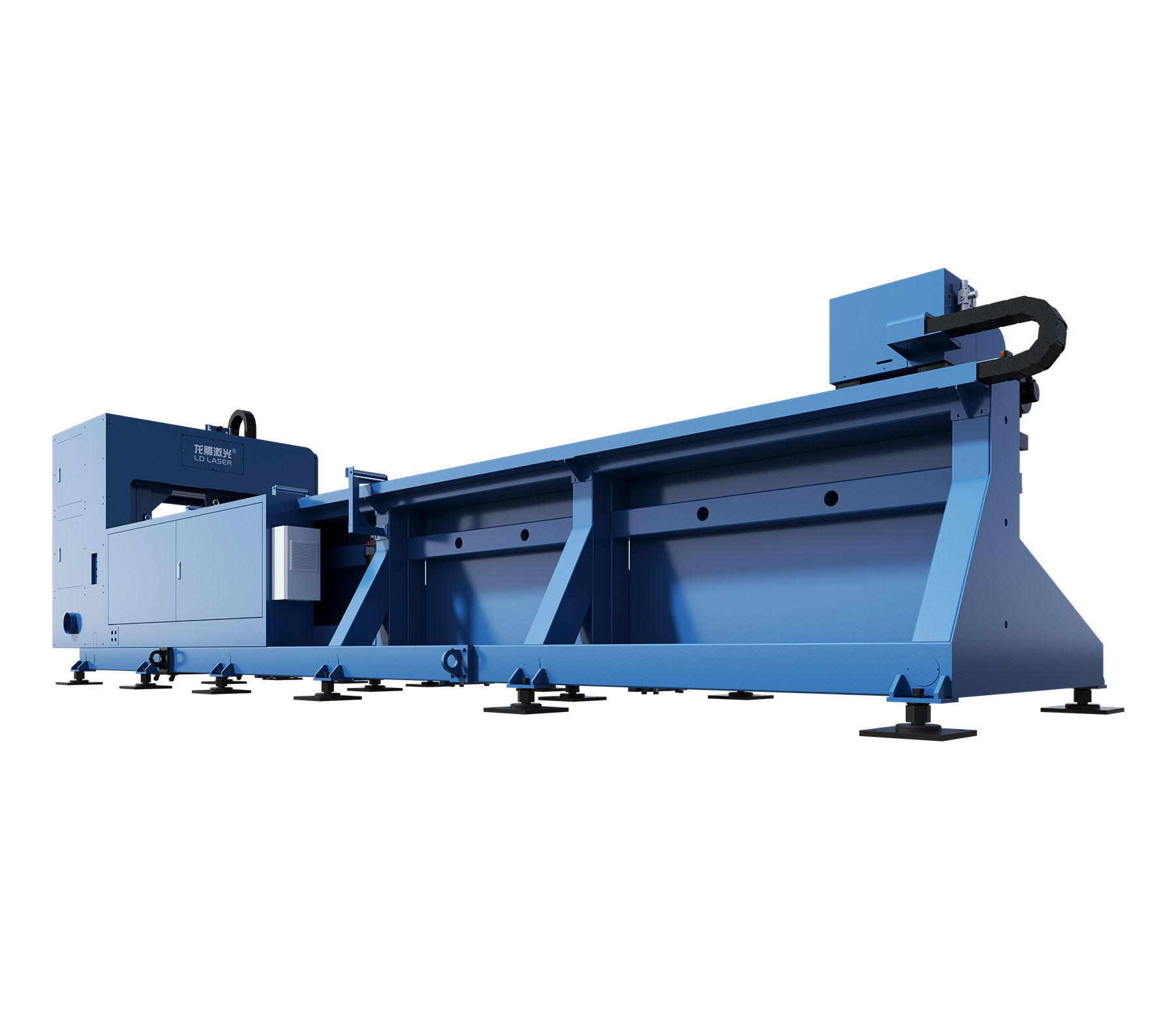

侧挂式床身结构

侧挂式机床结构紧凑省空间,重心低、结构稳定性强且承载力大;侧挂设计能避免重型管上料砸损齿条导轨, 减少管材生锈料渣对齿条导轨的损坏,延长更换周期,节约成本。同时,经严格焊接与退火工艺处理,可保 障设备 24 小时稳定运行、切割精度长期可靠,且床身生命周期内不变形。

半自动上料系统

提升上料效率与稳定性,适配多种管材,省去翻转与等待时间,上料速度快,降低劳动强度,操作更便捷。

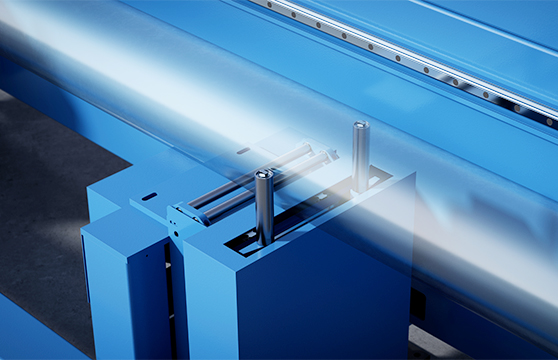

随动支撑

实时跟随管材的切割或输送节奏,动态调整支撑位置与力度,提供稳定承托,防止管材下垂,保证切割精度。

坡口切割(选配)

可选配管机坡口切割功能,可实现±45°坡口切割,提供专业的管材坡口切割方案。

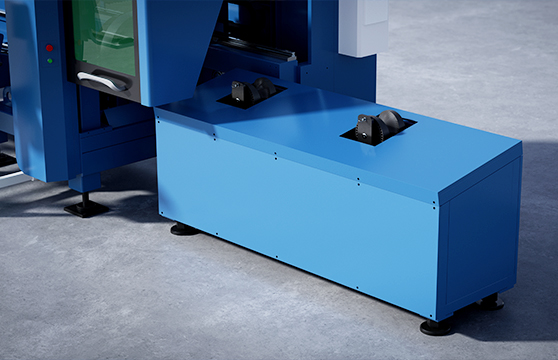

托辊下料(选配)

通过托辊组件承接、输送切割后的管材工件,实现自动化下料。其托辊可灵活适配不同管径,下料时平稳托 举管材,避免磕碰损伤;无需人工搬运,大幅提升下料效率,同时降低人工成本与操作安全风险,适配批量 管材加工场景,助力生产线自动化流转。

随动翻板下料(选配)

适配不同规格管材的连续下料需求,既避免人工干预导致的效率损耗与碰撞损伤,又通过稳定的随动节奏衔 接前后工序,减少物料堆积,安全性更高,提升下料效率与连贯性。

技术参数

型号

T5-6036

激光器功率(W)

3000-20000W

管材加工范围

圆管:Φ20-Φ360
方管:20-360
槽钢:≤5#-36#
工字钢:≤36#
角钢:≤2#-25#

X轴行程

600mm

Y轴行程

7000mm

Z轴行程

500mm

最小尾料

≥100mm

X/Y 轴定位精度

±0.05mm/1000mm

X/Y 轴重复定位精度

±0.02mm/1000mm

A/B 轴定位精度

±30″

A/B 轴重复定位精度

±10″

A/B 轴定位速度

80rpm

卡盘最大承重量

1600KG

主机尺寸(长×宽×高)

11500*3200*3000mm

注*所有技术参数以最新技术方案为准——此系列产品机型多,机型参数未能全部显示,详细参数可咨询销售人员

样品展示

视频

服务

五星快服务体系



高效

①“247365”:一天 24 小时、一周 7 天、一年 365 天随时有人接听报修电话;

②“111”:(报修后)10 分钟之内有专业技术工程师问诊、1 小时确定维修方案、1 个工作日工程师派遣;



专业

①专属方案定制服务:根据客户具体情况,定制化制定服务方案;

②服务工程师认证体系:每一名服务工程师经过严格的培训和考核,持证上岗;

③常见问题培训:根据设备型号,将常见问题制作成册并由认证工程师对客户培训;

④线上一对一指导:经验丰富的高级工程师通过电话、视频等网络方式指导客户解决问题;

⑤ 一次就好:设备一次调试到位,同类问题一次修好;



安心

①前置服务:理论+实操的操作培训、常见故障自诊断培训、疑难故障快速报修指导、使用注意事项提醒;

②定期服务:定期保养提醒、定期上门服务、定期促销活动;

③增值服务:设备软硬件升级服务、融资租赁服务、延迟保修服务;

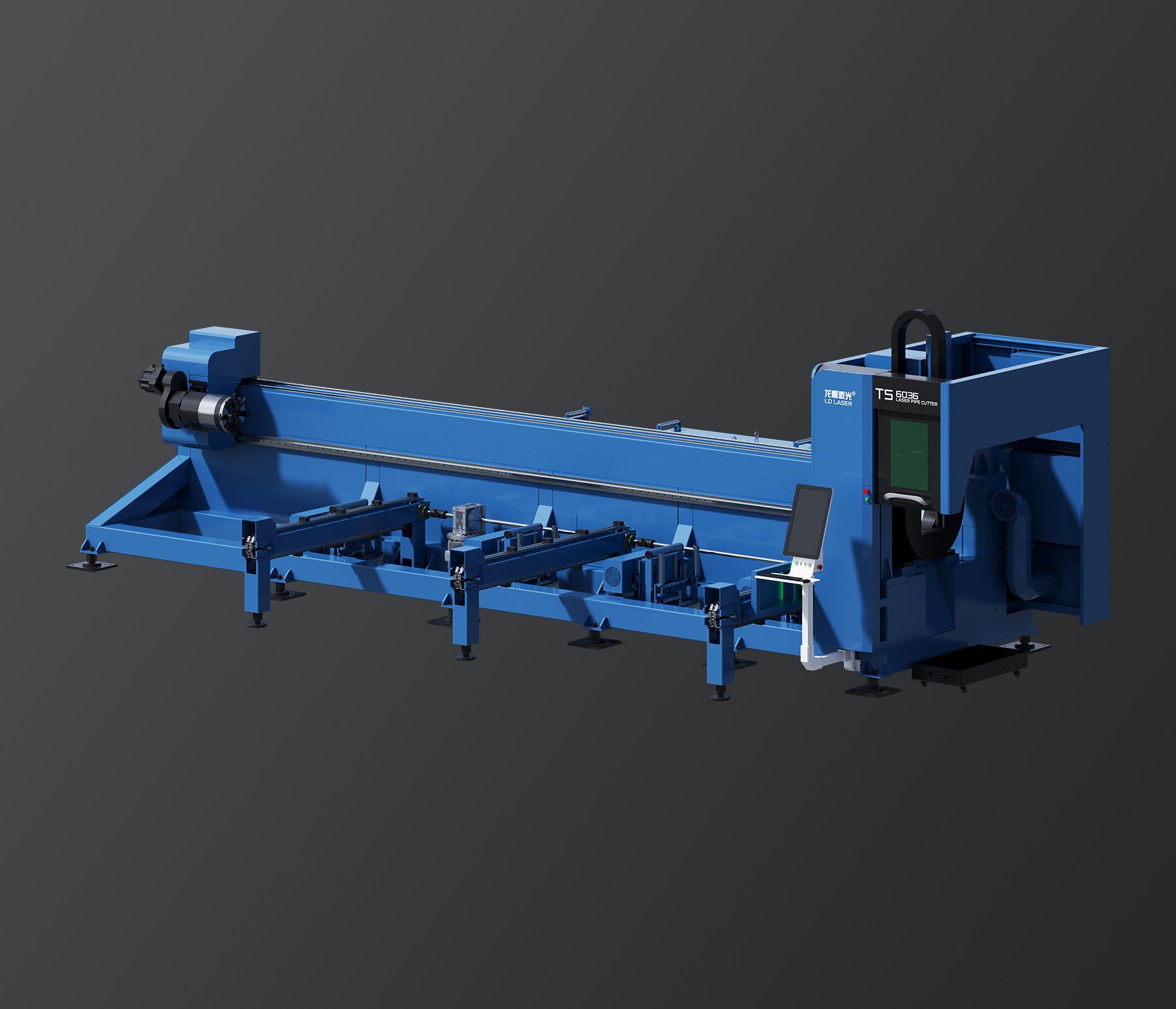

标准型激光切管机(图1)
